高載功率+超低導通電阻=CMP073N15
高載功率+超低導通電阻=CMP073N15
前言
隨著新材料的發現和半導體制程工藝的提高，摩爾定律對于集成電路的影響逐漸放緩。材料鄰域，如碳納米管（CNT）的合成，超原子半導體材料Re6Se8CI2的發現等等這些新型材料在電學、熱學和力學方面均達到了理想的性能，是集成半導體鄰域強有力的支撐；制程工藝，LSI、MCU、CMOS集成單片等大中小不同集成規模的Chip,通過優化制造的鍵合工藝，如在CMOS集成單片鄰域最常用的SiO2直接鍵合、金屬鍵合、粘結鍵合以及混合鍵合方法，如MCU和LSI常用的BGA球柵陣列鍵合在集成芯片自身寄生參數的控制上幾乎實現了標準化控制，如果將氧化硅直接鍵合、混合鍵合等常規鍵合與BGA鍵合巧妙移位或結合，可以確定的是對于半導體分立器件的發展將產生積極的影響，勢必將會在熱學、力學和電學方面表現俱佳，將有力推動分立器件高速發展。
相比于新材料的研發，通過優化制程工藝更能快速投入并實現商業化運作。作為國產知名半導體封測企業，場效應半導體（Cmos）持續在分立型和集成型CMOS單片（互補金屬氧化物半導體)領域不斷優化器件制程工藝。立足于平面和溝槽兩大基礎工藝，不斷融合鍵合方式，優化提高鍵合工藝，形成了近百項具有自主知識產權的集成電路專利。CMP073N15 MOSFET采用場效應半導體全新一代柵極分割改進溝槽工藝開發，以其高效能、低損耗和高穩定性的特點迅速成為電機驅動、BMS和UPS儲能等設備設計中的理想選擇。
CMP073N15核心優勢
1.封裝形式

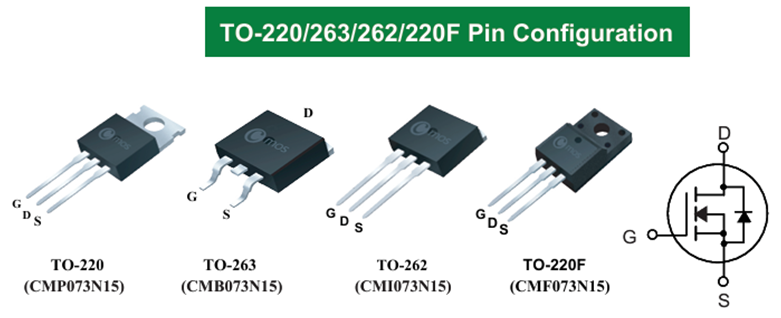

考慮到市場開發板的設計和使用習慣， CMP073N15 MOSFET提供了四種封裝形式，均為標準尺寸封裝，具體封裝和內部拓撲結構見下圖。

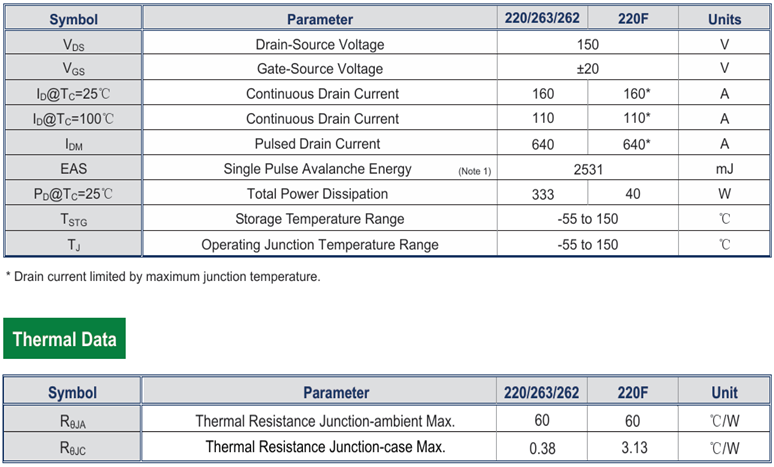

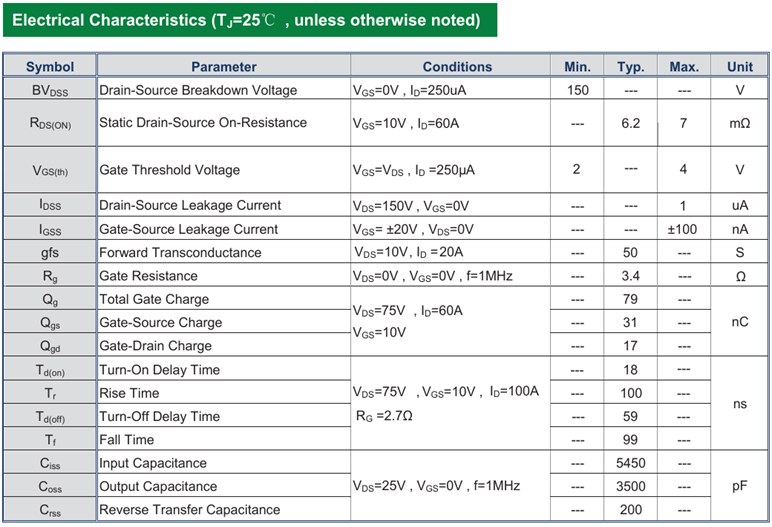

2．Product Data Sheet
（1）基礎參數
最大漏極-源極電壓（VDS）：150V,提供了足夠的電壓余量以應對大多數換流器DC-DC轉換和BMS應用。連續漏極電流（ID）：160A，使得該器件適用于高功率Load控制，滿足高功率應用的需求。工作結溫（TJ）：-55~150℃廣泛的工作溫度使得該器件在極端環境下仍能穩定工作，保障了在高緯度、高海拔和沙漠等惡劣條件下的安全性。
3.應用領域
憑借其優越的電氣性能和廣泛的適應性，CMP073N15 已在多個領域得到了廣泛應用與驗證，尤其適合高效能、低功耗和高可靠性要求的系統。以下是該器件的幾個主要應用領域，突出其優勢：
（1）開關電源
CMP073N15 的低導通電阻（RDS(on)）和低開關損耗使其成為高效開關電源的理想選擇，尤其適合需要高效率轉換和快速響應的模塊，如DC-DC模塊中的LLC電路，同步整流等電路。低導通電阻（RDS(on)MAX = 7mΩ@10V）降低了導通損耗，提高了電源通態下的轉換效率。超高的開關響應效率，進一步降低了開關動態損耗，整體降低了系統的總功耗，提高了能量轉換效率。典型應用：用于電源 DC-DC模塊中LLC電路、同步整流電路、Motor Driver，確保高效的電源轉換和穩定的功率輸出。
（2）電池管理
CMP073N15在電池管理系統（BMS）中的應用，能夠高效控制電池的充電、放電過程。高耐壓和低功耗特性使其在電池管理中表現優異，配合管理IC能夠有效避免過壓、過流、欠壓等危險情況。典型應用：用于 BMS、UPS等充放電控制系統，提升電池組的續航能力的同時為其安全性保駕護航。
（3）負載開關
在控制高電流負載的場合，CMP073N15提供160A的持續載流能力，并且其導通電阻低，能有效驅動高功率負載。連續漏電流達到160A，足以支持大功率負載的控制開關。典型應用：如 LED照明、加熱器以及其他高功率設備，保障了設備在高功率負載下穩定、高效運行。
（4）換流器（Inverter）
CMP073N15可用于逆變器和整流器電路，因其優秀的制造工藝，實現了高效的電能轉換。高耐壓性能和低開關損耗有助于減少能量損失并提高整體效率。典型應用：用于太陽能逆變器、電力轉換系統 和 AC/DC整流器，確保電能的高效轉換和減少能源浪費。
（5）汽車電子
CMP073N15因其寬泛的工作溫度（-55~150℃）和超高可靠性，是汽車電子的理想之選。高可靠性使其能夠保障汽車在惡劣環境下依然穩定、安全的工作，具備了汽車電子設備的需求。典型應用：如 高速無刷電機控制、ECU中控系統，確保了汽車電動和智能化系統的長期穩定運行。
（6）工業控制
在工業控制系統中，CMP073N15則可以提供精準、穩定的控制能力，廣泛應用于自動化控制領域。低功耗和高性能使其在復雜的工業環境中表現出色，確保系統的高效運行和精確控制。典型應用：可廣泛用于 PLC工控、Servo Motor和Stepper Motor，為工業自動化和多矢量性機器人提供可靠的電力驅動和控制精度。
總結
CMP073N15集合了低導通電阻、高耐壓、低開關損耗 等多項特點，成為各種高效能電源系統和高功率應用的理想選擇。無論是在開關電源、BMS，還是在汽車電子、PLC工控等重要領域，CMP073N15都展現了其卓越的性能，為用戶實現了更高效、更可靠的解決方案。
在現代電力電子產品設計中，選擇可靠安全的MOSFET器件成為關鍵，而 CMP073N15等場效應半導體的系列產品無疑是尋求最大價值的理想之選。
關注場效應半導體（m.zyxgsj.cn），我們將繼續為您尋求最大價值。
