高效節能，賦能高密度電源與電機驅動設計
一、產品概述
CMSA010N04AU是場效應半導體（Cmos）一款高性能N溝道MOSFET，專為低壓、大電流應用場景優化。其采用先進的DFN薄片封裝技術，在40V耐壓下提供極低的導通電阻（典型值Rds(on)僅0.8mΩ），同時具備優異的開關性能和熱管理能力，是高密度電源系統、電機驅動及電池管理應用的理想選擇。
二、封裝形式

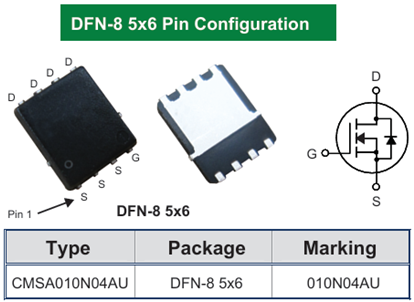

下圖是CMSA010N04AU的封裝形式和內部拓撲圖，采用DFN-8 5×6封裝，具備高度集成性的同時，兼具優異的熱管理性，有力的支持了PCBA小型化，高集成性的趨勢。

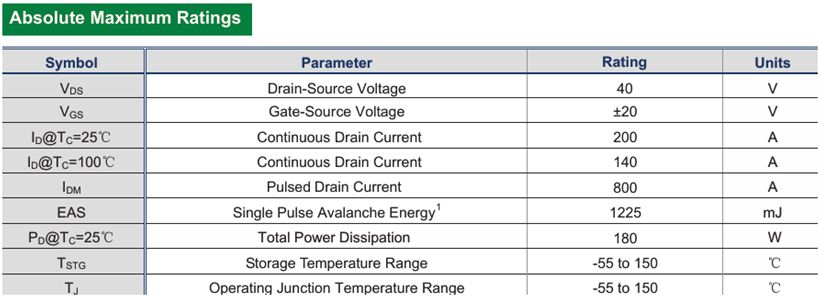

三、基礎參數
耐壓等級：40V
持續漏極電流：200A（@TC=25℃）
超低導通電阻：RDS(on) = 0.8mΩ典型值（@VGS=10V）
優異開關特性：低柵極電荷(Qg)與低反向恢復時間
憑借出色的電氣性能和可靠性，CMSA010N04AU成為工業、汽車及新能源領域的理想選擇。
四、核心優勢
1. 超低導通損耗
Rds(on)低至0.8mΩ（Vgs=10V），大幅降低導通損耗，提升系統效率，尤其適合高頻、大電流場景。
2. 快速動態響應
優化的柵極電荷（Qg）和開關特性，減少開關損耗，支持高頻PWM控制（如200kHz以上）。
3. 卓越散熱性能
優化的后DFN封裝提供低熱阻（RθJC <0.69°C/W），支持高功率密度設計，搭配PCB散熱設計可進一步提升持續輸出能力。
4. 高可靠性
嚴苛的IATF-16949認證的車規級生產環境，為滿足工業及車載應用場景提供了有力的可靠性。
五、典型應用場景推薦
1. 高密度DC-DC電源模塊
應用場景：服務器電源、通信基站電源、新能源車載OBC（車載充電機）。
優勢體現：
低Rds(on)減少導通損耗，提升全負載效率（如BUCK型同步整流）。
高頻開關支持更小磁性元件，助力電源模塊小型化。
2. 電機驅動與逆變器
應用場景：電動工具、無人機電調、輕型電動車控制器。
優勢體現：
高電流承載能力（連續電流達100A以上），支持瞬間峰值負載。
快速開關特性優化電機響應速度，降低轉矩脈動。
3. 電池管理系統（BMS）
應用場景：鋰電池保護電路、儲能系統放電控制。
優勢體現：
低功耗關斷狀態減少待機損耗，延長電池續航。
高耐壓設計（40V）兼容多串鋰電組（單串電池滿電電壓為4.2V,如三元鋰電池）。
4. 工業自動化設備
應用場景：PLC I/O模塊、機器人的伺服驅動。
優勢體現：
緊湊封裝適應狹小空間布局，提升設備集成度。
抗沖擊電流能力強，保障工業環境下的長期穩定性。
六、設計建議
1. 驅動電路優化
推薦Vgs驅動電壓10V，以充分發揮低Rds(on)特性；需避免驅動電壓超過±20V。
添加柵極電阻（如2-10Ω）抑制開關振蕩，減少EMI干擾。
2. 散熱設計
優先采用多層PCB設計，利用大面積銅箔散熱；
持續電流>30A時建議搭配散熱片或主動冷卻。
3. 布局要點
縮短功率回路路徑（源極至地），降低寄生電感；
避免高頻開關節點靠近敏感信號線，防止耦合噪聲。
結語
CMSA010N04AU憑借其極低的導通損耗、高頻性能及可靠性，已成為高能效電源與驅動設計的標桿器件。無論是追求極致效率的通信基站電源，還是需要高功率密度的電動設備，均可通過此器件實現性能突破。如需獲取詳細規格書或樣品支持，請聯系場效應半導體客服索取。
立即選用CMSA010N04AU，讓能效與密度兼得！
型號速查：CMSA010N04AU
關鍵參數： VDS=40V, ID=200A, 典型值RDS(on)=0.8mΩ(@VGS=10V)
聯系我們：m.zyxgsj.cn
（注：實際應用中請以官方數據手冊為準，結合具體工況驗證設計。）
