物料推選CMD65P02
物料推選CMD65P02
近年來，隨著小型無人飛行器市場需求不斷擴大，對高輸出高扭矩且小型化電機的需求不斷增加。在設備中控制這些電機的驅動器需要大電流驅動和高能效比。場效應半導體（Cmos）敏銳察覺市場需求，推出了CMD65P02溝槽型MOSFET。
封裝形式

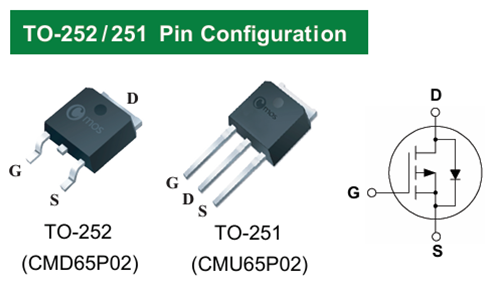

下圖是CMD65P02封裝形式和內部拓撲結構圖。采用TO-252和TO-251兩種常規封裝，該封裝背面設計有較大面積的散熱框架，具有理想的熱阻值，保障了大功率輸出條件下的熱管理平衡的能力。

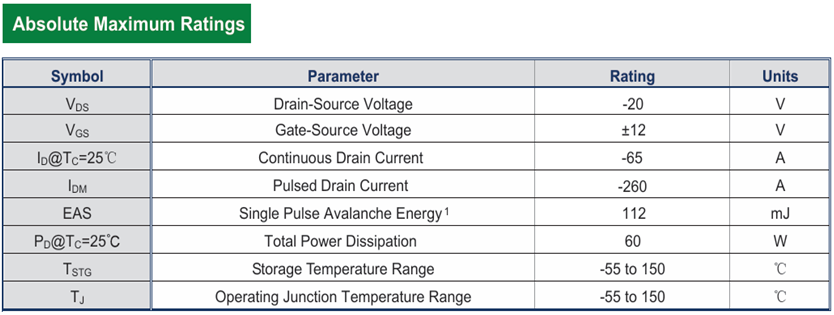

基礎參數
應用推薦
CMD65P02是采用Cmos先進溝槽工藝開發的一款P溝道低壓增強型場效應管,具有-20V漏源電壓（VDS）和-65A漏極電流（ID）（常溫條件）,具有抵抗高達-260A的脈沖電流的高性能抗沖擊性。適用于低電壓、高電流的開關網絡，可用于以下設備和電路中：
l 電源管理系統
u 電池保護電路：用于電動工具、無人機、電動汽車的電池管理系統（BMS），控制大電流充放電，防止過流或短路。
u DC-DC轉換器：在降壓（Buck）或升壓（Boost）轉換器中，作為高頻開關元件，提升電源效率。
u UPS不間斷電源：切換備用電源路徑，確保設備在斷電時無間斷供電。
l 電機驅動
u 電動工具：如電鉆、角磨機的無刷電機驅動，實現高速啟停和調速。
u 工業自動化：機械臂、傳送帶的直流電機控制，支持高扭矩輸出。
u 電動汽車輔助系統：車窗升降、座椅調節等低電壓大電流電機控制。
l 高功率開關電路
u 負載開關：在服務器、通信設備中，控制大電流（60A級別）電源通斷，降低待機功耗。
u 逆變器/整流器：用于太陽能逆變器或車載逆變器的低壓側，驅動交流負載（如太陽能路燈、小型家電）。
l 特殊應用場景
u LED驅動：大功率LED陣列（如舞臺燈、工業照明）的恒流控制。
u 反向極性保護：在汽車電子或便攜設備中，防止電源反接損壞電路，防電流倒灌等保護電路。
u 熱插拔控制：服務器或數據中心中，安全管理模塊化設備的電源插拔。
核心優勢
CMD65P02常溫條件下，功率極持續電流最高可達65A，具有卓越的帶載能力。
關鍵設計考慮
散熱管理：65A電流可能產生高熱，需搭配散熱片或主動冷卻（如風扇）。
高效率：飽和狀態下RDS(on)最大值不超過10.5毫歐，低阻值MOSFET以減少導通損耗，提升效率。
簡化驅動系統：CMD65P02具有更低的柵極閾值電壓，如圖Date Sheet所示，VGSth不超過-1.5V，低閘極電壓可以通過單片機和穩壓芯片直接驅動，使MOSFET驅動電路設計變得簡潔，省去了冗雜的外置電源驅動網絡，即容易確保柵極驅動電壓VGS足夠，又可避免因驅動不足導致發熱，MOSFET開關動作更趨于理想狀態。
總結
CMD65P02場效應管具有理想的優值系數FOM=QG×RDS(on) ，QG值反映了場效應管的動態特性，RDS(on)是MOS管靜態特性，F(xiàn)OM綜合反映了場效應管對能量的轉換效率。擁有優秀高效的轉換效率，不僅提高了場效應自身的應用領域，而且符合綠色設計可持續發展的需要。
關于我們
電子產品是由多模塊構成，每個模塊肩負著不同的使命。不同型號的半導體物料存在一定參數差異，這是客觀情況，無法去異，但是在設計電路和選配物料階段，選擇一個可靠值得信賴的MOSFET供應商至關重要。Cmos團隊堅持深入用戶，向用戶學習，深入了解產品特點，抓用戶之所需，急用戶之所急，始終與用戶在統一戰線，為用戶排憂解難，給用戶帶去了非凡的服務。我們用心做好每一個產品，對產品高質量要求，做到層層質檢，確保一個顆物料安全可靠。在2022年我們得到了市場認可獲得了GB/T27922-2011《商品售后服務評價體系》規定的五星級要求的認證以及車規級等其他認證。
技術支持與資源
更多型號資料請聯系在線客服或登錄Cmos官網m.zyxgsj.cn，可索取樣品和報價以及提供相關技術支持服務。
